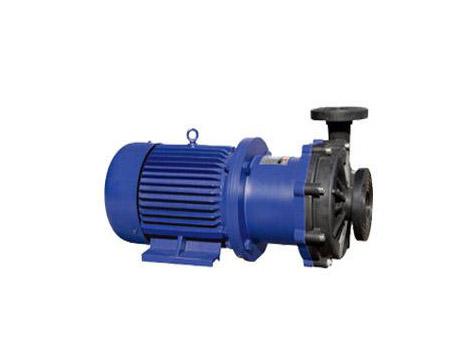

CQF工程塑料磁力泵

CQF型工程塑料磁力泵以静密封替代动密封,使泵的过流部件处于彻底密封状况,彻底解决了其它泵的机械密封无法防止的跑,冒,滴之蔽病,磁力泵选用耐腐蚀,钢玉陶磁,增强聚丙稀作为制造资料,因此它具有杰出的抗腐蚀功能,并可以使实运送介质免受污染。

全国服务热线:13901428630

详细介绍

 CQF工程塑料磁力泵类型含义:

■ CQF工程塑料磁力泵首要特点:
CQF型工程塑料磁力泵以静密封替代动密封,使泵的过流部件处于彻底密封状况,彻底解决了其它泵的机械密封无法防止的跑,冒,滴之蔽病,磁力泵选用耐腐蚀,钢玉陶磁,增强聚丙稀作为制造资料,因此它具有杰出的抗腐蚀功能,并可以使实运送介质免受污染。

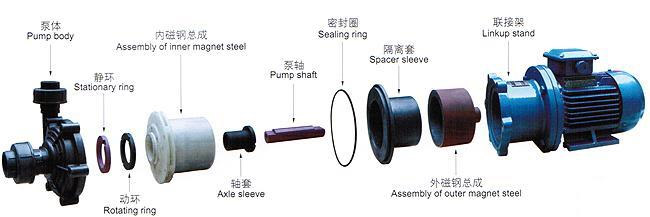

■ CQF工程塑料磁力泵结构爆破图:

注:1、泵 体:增强聚丙稀; 2、静 环:碳化硅或氧化铝陶瓷;3、动 环:填充F4;4、叶 轮:增强聚丙稀;5、密封圈:氟橡胶;6、隔 板:增强聚丙稀;7、阻隔套:增强聚丙稀;8、外磁:HT200+永磁体;9、转子:增强聚丙稀+永磁体;10、主轴:碳化硅或氧化铝陶瓷;11 轴承:填充F4;12、支架:HT200

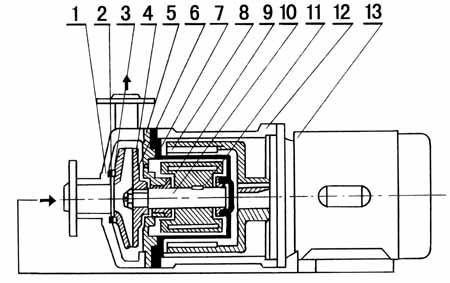

■ CQF工程塑料磁力泵结构图:


1 泵    壳 2 静    环 3 动 环 4 叶 轮 5 密封圈 6 隔 板 7 阻隔套
8 外磁钢总成 9 内磁钢总成 10 泵 轴 11 轴 套 12 联接架 13 电 机

■ CQF工程塑料磁力泵作业原理:
       CQF型工程塑料磁力驱动离心泵(简称工程塑料磁力泵),一般由电动机,磁力偶合器和工程塑料离心泵构成。其首要特点是运用磁力偶合器传递动力,彻底无泄漏,当电动机股动磁力偶合器的外磁钢旋转时,磁力线穿过间隙和阻隔套,作用于内磁钢上,使泵转子与电动机同步旋转,无机械触摸地传递扭矩。在泵轴的动力输入端,因为液体被封闭在停止的阻隔套内,没有动密封因此彻底无泄漏。CQ系列磁力泵型式及基本参数契合JB/TQ786-89《小型磁力驱动离心泵型式与基本参数》规范和《小型磁力驱动离心泵三个规范的补充规定》。
■ CQF工程塑料磁力泵功能参数:
型 号 口径 流量 (m3/h) 扬程 (m) 电机功率 (kW) 电 压
(V)
材 质
进口(mm) 出口(mm)
10CQF-3 10 8 0.9 3 0.025 220


14CQF-5 14 10 1.2 5 0.12 220/380
16CQF-8 15 15 1.8 8 0.12 220/380
20CQF-12 25 18 3 12 0.37 220/380
25CQF-15 25 20 5.4 15 1.1 380
32CQF-15 32 25 6.5 15 1.1 380
32CQF-25 32 25 4.8 25 1.1 380
40CQF-20 40 32 10.8 20 2.2 380
50CQF-25 50 40 14.4 25 3 380
50CQF-32 50 40 12.5 32 4 380
65CQF-25 65 50 25 25 5.5 380
65CQF-32 65 50 25 32 5.5 380
注:表中20CQF-12---65CQF-32都可配防爆电机
■ CQF工程塑料磁力泵首要资料耐腐蚀功能(供参阅)
介质称号 浓度 聚丙烯 浓度 A     B     C 浓度 不锈钢 浓度 陶瓷
% 25℃ 50℃ % 20℃ 60℃ % 25℃ 50℃ % 25℃ 50℃
硫      酸 60 <30 × <5 ×   V V
硝      酸 25 20 70 V   V V
盐      酸 36 <38   ×     V V
氢  氟 酸 35 40 ×   ×   0~100 ×
醋      酸 <80 <20
<20
  V V
氢氧化钠 100   70   ×
重铭酸钾 25   40~60 V V 10~20 V V
溴      水   × ×   ×       V V
乙      醇   <50   V   V V
丙      酮   10     V V   V ×
四氯乙烷       ×
50
V V   V V
氟利昂22       V     V V
漂  白  液 CL13% CL12.5%
CL12.5%
×     V V
电  镀  液     ×         V V
照  相  液       V     V V
符号说明:V -优秀. V -杰出,0-可用.但腐蚀显着X -腐蚀严峻,不适用。
■ CQF工程塑料磁力泵装置与运用:
      一、磁力泵应水平装置,不宜竖立,塑料泵不得接受管路分量,关于特殊笔直装置的场合,电机必须朝上。
      二、当抽吸液面高于泵轴心线时,起动前翻开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀。
      三、泵运用前应进行检查,电机风叶滚动要灵敏,无卡住及反常声响,各紧固件要紧固。
      四、查电机旋转方向是不是与磁力泵转向符号一致。
      五、电机发动后,缓慢翻开排出阀,待泵进入正常作业状况后,再将排出阀调到所需开度。
      六、泵停止作业前,应先封闭排出阀门,然后封闭吸入管阀门。
■ CQF工程塑料磁力泵运用注意事项:
     一、因磁力泵轴承的冷却和光滑是靠被运送的介质,所以绝对禁止空工作,一起防止在作业中途停电后再发动时所形成载时空载工作。
     二、当抽吸液面高于泵轴心线时,起动前翻开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀
     三、泵运用中环境应小于40℃、电机温升不得超越75℃。
     四、被运送的介质及其温度应在泵材答应范围内。工程塑料磁力泵的运用温度<60℃,金属泵的运用温度小于100℃,运送吸入压力不大
           于0.2MPa,最大作业压力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S的不含硬颗料和纤维的液体。
     五、关于运送液为易沉积结晶的介质,运用后应及时清洁,排净泵内积液。
     六、磁力泵运转500小时后,应拆轴承和端面动环的磨损状况若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时,应更
           换轴承和轴向动环。
型 号 口径 流量 (m3/h) 扬程 (m) 电机功率 (kW) 电 压
(V)
材 质
进口(mm) 出口(mm)
10CQF-3 10 8 0.9 3 0.025 220


14CQF-5 14 10 1.2 5 0.12 220/380
16CQF-8 15 15 1.8 8 0.12 220/380
20CQF-12 25 18 3 12 0.37 220/380
25CQF-15 25 20 5.4 15 1.1 380
32CQF-15 32 25 6.5 15 1.1 380
32CQF-25 32 25 4.8 25 1.1 380
40CQF-20 40 32 10.8 20 2.2 380
50CQF-25 50 40 14.4 25 3 380
50CQF-32 50 40 12.5 32 4 380
65CQF-25 65 50 25 25 5.5 380
65CQF-32 65 50 25 32 5.5 380
注:表中20CQF-12---65CQF-32都可配防爆电机
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是漏、易燃、易爆液体的抽送,选用此泵则更为理想
