I-1B型浓浆泵

I-1B系列浓浆泵是单螺杆式容积泵,该泵利用偏心单螺旋的螺杆在双螺旋衬套内的转动,使浓浆液沿螺旋槽由吸入口推移至排出口,实现泵的输送功能。

全国服务热线:13901428630

详细介绍

一、I-1B型浓浆泵产品概述:

I-1B系列浓浆泵是单螺杆式容积泵,该泵利用偏心单螺旋的螺杆在双螺旋衬套内的转动,使浓浆液沿螺旋槽由吸入口推移至排出口,实现泵的输送功能。

二、I-1B型浓浆泵产品特点:

1. 可输送高浓度高粘度<10000PaS及含有颗粒的悬浮浆液。
2. 输送液流稳定、无过流、脉动及搅拌、剪切浆液现象。
3. 排出压力与转速无关 ,低流量也可保持高的排出压力。
4. 流量与转速成正比,通过变速机构或调速电机可实现流量调节。
5. 自吸能力强,不用装底阀可直接抽吸液体。
6. 泵可逆转,液体流向由泵的旋转方向来改变,适用于管道需反正向冲洗的场合。
7. 运转平稳、振动、噪声小。
8. 结构简单、拆装维修方便。
本泵广泛就应用于化工、制药、酿造、造纸、食品等单位。

三、I-1B型浓浆泵结构材质形式:

I-1BB型:壳体铸件,传动件(主轴、螺杆和绕轴)为2Cr13不锈钢制造,适用于一般中性浓浆液输送,一般微酸、碱浆液输送。
I-1BF型:传动件和接触浆液的泵壳均由不锈钢制造,适用于食品、制药、及腐蚀性浆液的输送。
橡胶衬套有一般耐磨橡胶、食品用橡胶和耐油橡胶供用户选择。
传动方式有电机与泵轴直接传动,电机经减速机与泵直接传动和电机经三角皮带轮与泵轴传动式。
配用电动机有一般封闭式,防爆式和电磁调速式电机并配无级变速机,齿轮减速机供用户选购。
(材质、不锈钢、铸铁)

四、I-1B型浓浆泵技术参数:

流量:1.5-38m3/h;
扬程:30-80m;
功率:1.1-15kw;
转速:960r/min;
温度:0-100℃;
口径:25-150mm。

五、I-1B型浓浆泵性能参数表:

型 号 理论流量
QMPa
(m3/h)
流量
( T/时)
扬程
(m)
吸程
(m)
进出口径 转速
(r/min)
配用电机
(K/w)
工作压力
(kg/cm2)
 老型I-1B1寸 1.8 1.1 30 2 25 960 2.2 3
 I-1B1寸 2.39 1.5 50 2 25 960 1.1 5
 老型I-1B1.5寸 4.8 3 80 2 40 960 3 8
 I-1B1.5寸 5.2 3.2 80 3 40 960 2.2 8
 I-1B2寸 8.85 5.6 80 3 50 960 3 8
 I-1B2.5寸 10.6 6.5 60 3 65 960 3 6
 老型I-1B3寸 15 10 60 3 75 960 7.5 6
 I-1B3寸 18.1 12 60 3 75 960 5.5 6
 I-1B4寸 24 16 60 3 100 960 7.5 6
 I-1B5寸 36 25 60 3 125 960 11 6
 老型I-1B5寸 27 19 60 3 125 960 11 6
 I-1B6寸 38 30 60 3 150 960 15 6

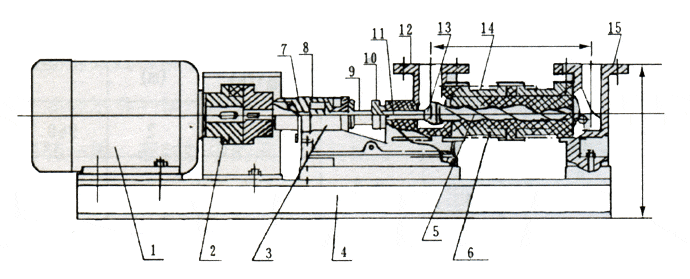

I-1B型浓浆泵结构图说明


1、电机2、联轴器3、轴承体4、电机机座5、螺杆轴6、橡胶套7、销帽8、轴承9、空心轴10、填料压盖11、绕轴12、三通泵体13、销帽14、直筒15、进口

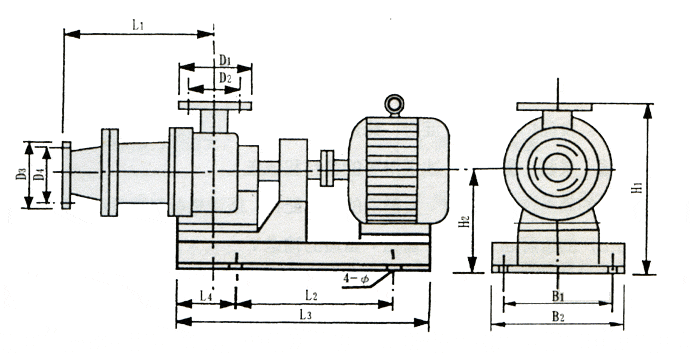

I-1B型浓浆泵外形安装尺寸图:

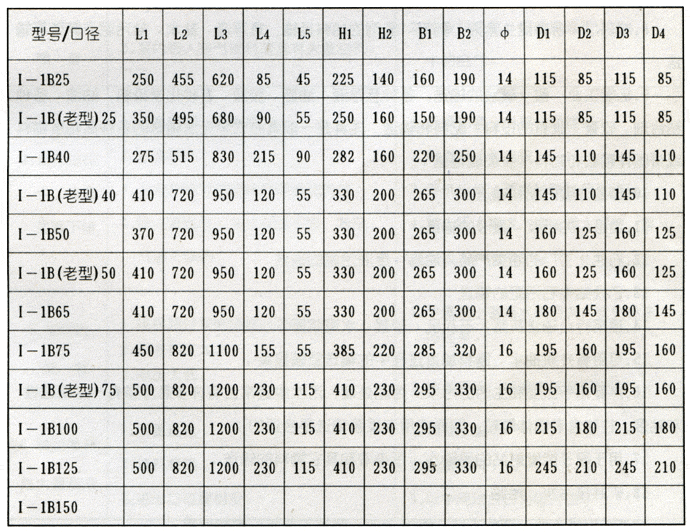

I-1B型浓浆泵外形安装尺寸表:

 1、环境保护:工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送,特别适用于油水分离器、板框压滤机等设备;
2、船舶工业:轮低清洗、油水、油渣、油污水等污水介质的输送;
3、石油工业:输送原油、原油与水的混合物、煤田气和水的混合物、往地层内灌注聚合物等等,从而降低了机械采油、采煤田气的成本,增加了油口采收率;
4、医药、日化:粘稠浆、乳化液、各种软膏化装品的输送;
5、食品罐头工业:各种发酵粘稠淀粉、食油、蜂蜜、糖浆、果浆、奶油、鱼靡肉糜以及其下脚料的输送;
6、酿造工业:各种发酵粘稠液、浓酒糟、粮食制品渣、各种酱类、浆类和含有快状固体物的粘液等;
7、建筑工业:水泥沙浆、石灰浆、涂料及其它糊状体的喷涂与输送;
8、采矿工业:矿井内的含固体颗粒的地下水和污浆水排送到地面;
9、化学工业:各种悬浮液、油脂、各种胶体浆、各种粘合剂;
10、印刷工业:高粘度油墨、墙纸的PVC高分子塑料糊和各种浓度的纸浆、短纤维浆料的输送;
11、工业锅炉:电厂、水煤浆的输送。
