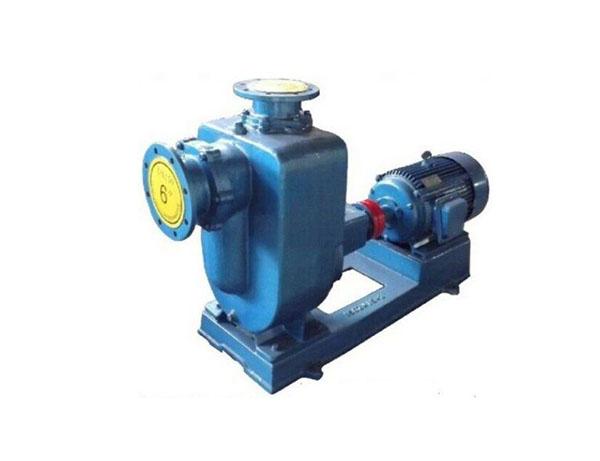

ZW型自吸式无堵塞排污泵

ZW型自吸式无堵塞排污泵,是本司根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能,借鉴国外同类产品之优点,研制而成的集自吸及排污于一身的新型泵种。

全国服务热线:13901428630

详细介绍

一、ZW型自吸式无堵塞排污泵产品概述:
ZW型自吸式无堵塞排污泵,是本司根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能,借鉴国外同类产品之优点,研制而成的集自吸及排污于一身的新型泵种。既可象一般清水自吸泵那样不需安装底阀,不需灌引水,又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体,完全减轻人力的劳动强度,而且安装使用方便,极少维修,性能达到国际先进水平,具有广阔的应用市场和发展前景
本司产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

二、ZW型自吸式无堵塞排污泵适用范围:

适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。

三、ZW型自吸式无堵塞排污泵产品优点:

1、排污能力强:特殊的叶轮防堵设计,确保了泵高效且无堵塞。
2、高效节能:采用优秀水力模型,效率比一般自吸泵高3~5%。
3、自吸性能好:自吸高度比一般自吸泵高1米,且自吸时间更短。

四、ZW型自吸式无堵塞排污泵技术参数:

流量:5-800m3/h;
扬程:12-60m;
电机功率:2.2-55KW;
转速:1450-2900r/min;
口径:φ25-φ300;
介质温度:≤100℃;
自吸高度:4.5-6.0m。

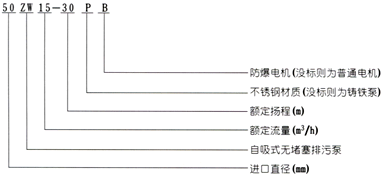

五、ZW型自吸式无堵塞排污泵型号意义:

六、ZW型自吸式无堵塞排污泵性能参数:


类型 流量M3/H 扬程(m) 功率(kw) 转速(r/min) 效率(%) 汽蚀余量(m) 自吸高度(m) 自吸时刻(min/S) 分量(kg)
ZW25-8-15 8 15 2.2 2900 45 2.0 5.5 3 100
ZW32-5-20 5 20 2.2 2900 46 2.5 5.5 3 100
ZW32-10-20 10 20 2.2 2900 45 2.5 5.5 3 100
ZW32-9-30 9 30 3 2900 48 2.5 5.5 3 120
ZW40-10-20 10 20 2.2 2900 45 2.5 5.5 3 100
ZW40-20-15 20 15 2.2 2900 45 2.5 5.5 3 100
ZW40-15-30 15 30 3 2900 48 2.5 5.5 3 120
ZW50-10-20 10 20 2.2 2900 45 2.5 5.5 3 100
ZW50-20-12 20 12 2.2 2900 45 2.5 5.5 3 100
ZW50-15-30 15 30 3 2900 48 2.5 5.5 3 120
ZW50-20-35 20 35 5.5 2900 48 2.5 5.5 3 150
ZW65-30-18 30 18 4 1450 45 2.5 5.5 3 200
ZW65-25-30 25 30 5.5 2900 50 3.0 5.5 3 200
ZW65-25-40 25 40 7.5 2900 50 3.0 5.5 2 200
ZW65-40-25 40 25. 7.5 2900 50 3.0 5.5 2 200
ZW65-65-25 65 25 7.5 2900 52 3.0 5.5. 2 240
ZW80-40-16 40 16 4 1450 50 3.0 5.0 3 240
ZW80-40-25 40 25 7.5 2900 50 3.0 5.5 2 200
ZW80-25-40 25 40 7.5 2900 50 3.0 5.5 2 200
ZW80-65-25 65 25 7.5 2900 52 3.0 5.5 2 240
ZW80-80-35 80 35 15 2900 45 3.0 5.5 3 285
ZW80-40-50 80 40 18.5 2900 50 3.0 5.5 2 293
ZW80-50-60 50 60 22 2900 55 3.0 5.0 3 326
ZW100-100-15 100 15 7.5 1450 50 4.0 5.5 3 300
ZW100-8020 80 20 7.5 1450 53 4.0 5.5 3 300
ZW100-100-20 100 20 11 1450 53 4.0 5.5 3 340
ZW100-100-30 100 30 22 2900 53 4.0 5.5 2 510
ZW100-80-45 80 45 30 2900 55 4.0 5.5 2 560
ZW100-80-60 80 60 37 2900 53 4.0 5.5 2 585
ZW100-80-80 80 80 45 2900 50 4.0 5.5 2 639
ZW125-120-20 120 20 15 1450 55 4.5 5.5 2 500
ZW150-180-14 180 14 15 1450. 60 5.0 5.5 3.5 500
ZW150-180-20 180 20 22 1450 60 5.0 5.0 3 570
ZW150-180-30 180 30 37 1450 65 5.0 5.0 3 680
ZW150-180-38 180 38 55 1450 45 5.0 6.0 3.5 800
ZW200-280-14 280 14 22 1450 65 5.0 5.0 3 820
ZW200-280-20 280 20 37 1450 62 5.0 5.0 3 910
ZW200-300-25 300 25 45 1450 59 5.0 5.0 3 948
ZW200-280-28 280 28 55 1450 55 4.8 5.2 3 1090
ZW250-420-20 420 20 55 1450 61 6.0 4.5 2.5 1150
ZW300-800-14 800 14 55 1450 65 6.0 4.5 2.5 1400

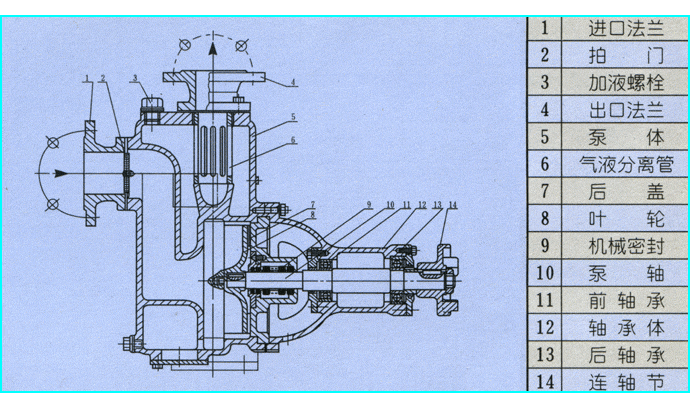

ZW型自吸式无堵塞排污泵结构图


ZW型自吸式无堵塞排污泵外形安装尺寸

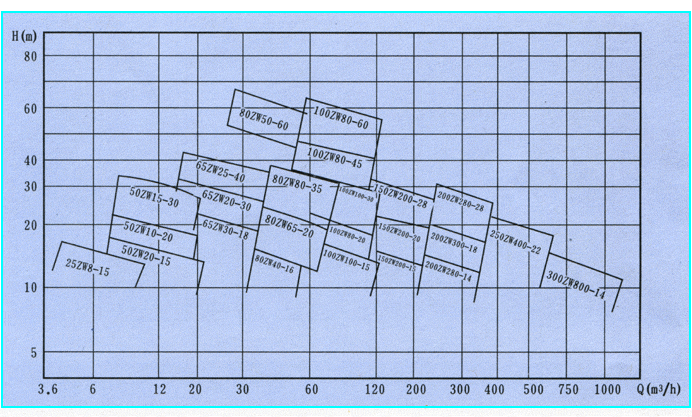

ZW型自吸式无堵塞排污泵曲线图谱


ZW型自吸式无堵塞排污泵故障及排除


故 障 产 生 原 因 排 除 方 法
泵不出水
1、  泵体储液不足
2、  吸入管路漏气
3、  转速太低
4、  泵反转
5、  吸入太高或吸入管路太长
1、  加足
2、  检查并排除泄漏现象
3、  调整电源电压
4、  检查纠正
5、  降低吸程和缩短管路
出水量不足
1、  因使用不当,吸入管路被堵塞
2、  功率不足转速太低
3、  出水阀门开度太小
1、  堵塞物
2、整额定转速
3、大开度
泵噪音、振动过大
1、  底脚不稳
2、  轴承严重磨损
3、  吸程过高
4、  流量太大
1、  加固
2、  更换轴承
3、  降低吸程
4、  控制流量
轴承升温过高
1、  轴承损坏
2、  润滑脂变质或干燥
1、  更换
2、  更换润滑脂
泵泄漏
1、  机械密封件损坏
2、  联接螺栓松动
1、  更换
2、  加固
